7N-D5050 III/7N-D5050 III

時代はハイレゾに向って急速進行中。伝送のさらなる高精度化が求められています。いま、デジタル・アナログ・ビジュアルケーブルのリファレンスは7N境地へ。

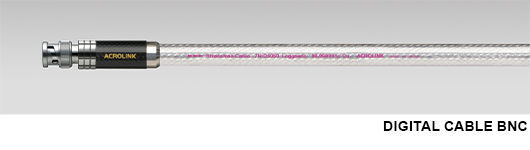

DIGITAL CABLE RCA INTERCONNECT CABLE RCA DIGITAL CABLE BNC

製品紹介
7N。セブンナイン。純度99.99999%以上。…(注:○○を除く)…ではないすべての含有物=金や銀ですらも不純物としてカウント、その総量が0.00001%以下、というアクロリンクの7NCu。そして、使用現場における高性能を維持するアクロリンクだけのストレスフリー加工…。しかし、もし7NCuに一体化される絶縁体やシース、シールド、端子等の素材に不純物などの不備があれば何が起きるか…。オーディオファイルの多様な空間での高性能を極める。これがアクロリンクの姿勢です。即ち7NCu以外の各素材の純度であり、混合素材であれば均質化への品質管理です。ギガヘルツ伝送への進展著しいデジタル機器とアナログ機器が混在する環境ではケーブルは大きな不確定要素でもあり、その責務は重大です。ケーブル本体は、膨大な試作と測定、試聴の末に導き出された「アクロリンクバランス=0.26φ素線19本」をスクアランオイルをコーティングしながら高密度に撚り上げ、そこに天然シルク糸を沿わせて静電除去。この芯線に誘電率の低いPTFEテフロンテープを巻いて、架橋ポリエチレンで被覆、2種の絶縁体による2層構造とすることで不要振動を排除。シールドには銅箔テープと銀メッキ軟銅編組による2重シールド層、ノイズ対策も万全です。最外周は色素不使用の透明な耐UVポリウレタン仕上げ。そしてトータルクオリティを左右する「端子」。アクロリンクでは創業時からオリジナル端子を開発。7N-D5050Leggendaは完成度の高い7N-D5050V/7N-D5070Vの端子を継承。RCA端子ではセンターピンは鉄成分のない高音質・高密度テルル銅を削り出し加工で中空構造として表面積拡大、超低抵抗化。厚肉ロジウムメッキにより長期に亘る信頼性も実現。コールド側ボディにはベリリウム銅、カーボンファイバー、アルミニウムによるハイブリッドカバーを組み合わせることで共振を大幅に低減。BNC端子では、コンタクトピンに鉄成分のない高品位リン青銅無垢材から削り出し金メッキ仕上げ。コールド側ボディは真鍮の無垢材からの削り出し。絶縁体はPTFEテフロン。カバーは真鍮、カーボンファイバー、アルミニウムを組み合わせて制振、マイクロフォニックノイズを抑制してノイズ対策は万全、高忠実度伝送を実現しています。7N-D5050Leggendaはギガヘルツ伝送を見据えた超ワイドレンジ化と、インピーダンスを75Ωに設定することでデジタルケーブルとしても、アナログケーブルとしても極めて高い性能を有するケーブルとなっています。全帯域に亘って高密度でクリアな音の微粒子再現と、音程感に優れた質感、量感をパワフルに伝える低域、直接音、間接音を時間軸上に鮮やかに描き出す精緻な伝送能力がさらに向上。長年のノウハウの凝縮と先進素材へのブラッシュアップにより同軸オーディオケーブルの「原器」といえる最新作です。

7N D.U.C.C. Cu:Dia Ultra Crystallized Copperは三菱電線工業株式会社開発によるオーディオケーブル用高純度銅導体で、結晶粒を一般的な純銅の数十倍以上まで大きく成長させ、かつ結晶格子の方向性を揃えた素材です。結晶粒は大きいほど結晶粒界(結晶と結晶の境界面)が少なくなり、音質上のメリットは大きいのですが、金属の結晶には方向性がありこれも揃える必要がありました。X線照射による解析現象によりその方向性は観測できますが、母線、伸線工程、アニール(焼鈍)などの製造工程を最適化することで「オーディオ信号の伝送に最適な方向性」を具えた極めて優れた線材が完成したのです。

独創のストレスフリーの7NCu : アクロリンクのストレスフリー製品は独自の特殊焼鈍処理と高純度銅の特性により、あまりに大きな外部応力でない限りセルフアニール現象で組織を健全な状態に復元することを実現した世界でも唯一のケーブルです。伸線加工後の加熱処理時点で原子配列の転移は通常の4N銅に比べ1/10億のオーダーを達成、結晶粒の数も1/80〜1/100となっています。さらに電流が流れることによってエ一ジング=セルフアニール環境が促進され残留歪が減少し組織が健全に回復して、より高音質化するのです。
断面構造図

製品仕様
●ケーブル
外径寸法 10.0mm(直径)
導体 D.U.C.C. Stressfree 7N Cu 0.26φ×19本撚り 1本
絶縁体 PTFEテフロンテープ+架橋ポリエチレン
シールド 銅箔テープ+銀メッキ軟銅線編組
外シース 耐UVポリウレタン
導体抵抗 16mΩ/m
静電容量 68pF/m
インピーダンス特性 75Ω

●RCAプラグ
センターコンタクトピン 中空構造テルル銅
コールド ベリリウム銅
メッキ 肉厚ダイレクトロジウムメッキ
カバー アルミニウム+カーボンファイバー
●BNCコネクター
センターコンタクトピン リン青銅無垢削り出し(金メッキ)
コールド デルリン
コネクター部 真鍮無垢材+アルミニウム+カーボンファイバー

希望小売価格
7N-D5050 Leggenda DIGITAL RCA 【1.0m×1本】36,000円(税別)
【1.5m×1本】45,000円(税別)
特注品(ケーブル延長) 0.5m増す毎の追加料金9,000円(税別)/1本

7N-D5050 Leggenda INTERCONNECT RCA 【1.0m×2本】72,000円(税別)
【1.5m×2本】90,000円(税別)
特注品(ケーブル延長) 0.5m増す毎の追加料金18,000円(税別)/2本

7N-D5050 Leggenda DIGITAL BNC 【1.0m×1本】36,000円(税別)
【1.5m×1本】45,000円(税別)
特注品(ケーブル延長) 0.5m増す毎の追加料金9,000円(税別)/1本

代表分析値の例
Fe Ni Si Al
0.03 0.003 0.04 0.005
S Ag Na K
0.05 0.04 0.004 0.005未満
U Th H O
0.0002未満 0.0003未満 0.03未満 1.0未満
Typical Analysis(impurities) ppm/GD-MS Gas Analysis
銅の純度測定は、材質の銅の含有率を直接測定するのではなく、銅の中に含まれる不純物を測定して、不純物の使量比率を100%から差し引いた値で示しています。
グロー放電微量分析装置を使用して、数十種類に及び不純物をすべて測定し、音質に与える影響が大きい不純物成分を上記のように表示しています。
●製品の色調はOS、ブラウザ、お使いのモニターによって実際と異なる場合があります。店頭でお確かめください。
●製品の規格、仕様、及び価格は予告なく変更することがあります。ご了承ください。
●D.U.C.C. は三菱電線工業株式会社の登録商標です。
●ACROLINK®は株式会社アクロジャパンの登録商標です。
●「テフロン®」は、米国デュポン社の登録商標です。
